如何安裝防火門監控系統?

布線

系統的布線，應符合現行**標準GB50166《火災自動報警系統施工與驗收規范》的要求;系統總線敷設后，應對每回路的導線用500V的兆歐表測量絕緣電阻，其對地絕緣電阻不應小于20MΩ；

同一工程中的導線，應根據不同用途選擇不同顏色加以區分，相同用途的導線顏色應一致，電源線應極應為紅色，負極應為藍色或黑色;系統總線采用通訊線NH-RVS-2*1.5mm(雙絞線)+電源線NH-BV-2*2.5mm，穿SC20同管敷設。

監控器/中繼模塊的安裝

監控器壁掛安裝時，其底邊距地面高度宜為1.3m—1.5m，其靠近門軸的側面距墻不應小于0.5m，正面操作距離不應小于1.2m；落地安裝時，其底邊宜高出地面0.1m-0.2m；引入監控器的電纜或?qū)Ь€，電纜芯線和所配導線的端部，均應標明編號，并與圖紙一致，字跡清晰不易褪色；防火門監控器安裝在消防控制室，中繼器安裝在強電豎井內。

防火門監控模塊的安裝

控制器輸出回路的連接線，應使用截面積不小于1.0mm的耐火銅芯導線，并應留有不小于150mm的余量，其端部應有明顯標志；控制器應設置在防火門內側墻面上，距門不宜超過0.5m，底邊距地面高度宜為0.9m-1.3m。

防火門監控系統調試

系統的調試應由建設(監理)單位組織，施工單位具體實施。應在施工安裝結束并在質量驗收合格后進行。

系統圖，平面圖：變更設計部分的實際施工圖，變更設計的證明文件；施工過程檢查記錄、調試記錄;設備的使用說明書、產品檢驗報告、合格證及相關材料。

調試負責人必須由專業技術人員擔任。

調試時首先應做以下工作：對設備的規格、型號、數量、備品備件等按設計要求查驗;對于系統線路出現錯線、開路、虛焊、短路、絕緣電阻小于20MΩ等問題，應采取相應的處理措施。

系統調試，應先分別對控制器和監控器逐個進行單機通電檢查，無故障報警、自檢等操作時方可進行系統調試。

將所有經過調試合格的各項設備按系統設計連接組成完整的防火門監控系統，觀察并記錄所監控的電源的實時工作狀態信息。

系統在調試無故障后，開始系統的試運行。

防火門監控系統安裝注意事項

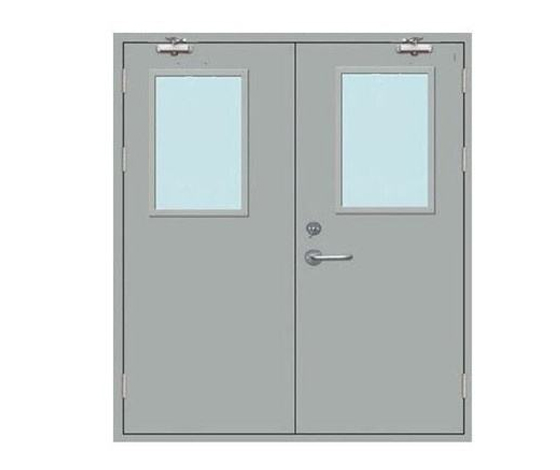

1、閉門器選項安裝時注意門的左右、重量，安裝時注意閉門器安裝在推門面還是拉門面，兩者安裝方式不同，請對照說明說操作。安裝好后需測試關門到位信號在門關上時能否正常響應；

2、門磁開關采用磁感應的工作原理，自行采購的門磁開關在安裝于鋼制防火門時需注意避免磁感線受鋼制防火門的影響，我公司門磁開關不受影響，可放心選購。

3、門磁開關及聯動閉門器在自行選型時，需特別注意關門到位信號是常開信號還是常閉信號，如采購的關門到位信號與廠家產品不一致，會影響使用。
