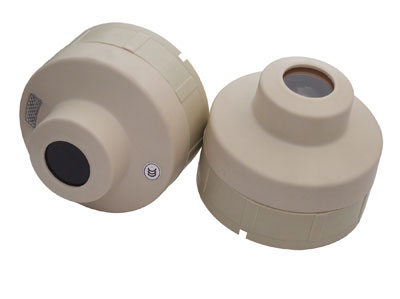

JTY-HS-6401型核中警紅外光束感煙探測器
JTY-HS-6401型核中警紅外光束感煙探測器適用于大型倉庫、車間、圖書館、展覽館、體育館、古建筑物等場所，是普通感煙探測器無法替代的
產品。
（1）JTY-HS-6401型核中警紅外光束感煙探測器性能特點：
* JTY-HS-6401型核中警紅外光束感煙探測器保護面積大,*大保護面積：100m×14m=1400m2 ；
* JTY-HS-6401型核中警紅外光束感煙探測器穩定性好，不受環境光干擾；
* JTY-HS-6401型核中警紅外光束感煙探測器靈敏度可調；
* JTY-HS-6401型核中警紅外光束感煙探測器可配接任何廠家的控制器。
（2）JTY-HS-6401型核中警紅外光束感煙探測器主要技術指標：
工作電壓
DC24V
兩側保護距離
左右≤7m
工作電流
≤15mA
環境溫度
-20～55℃
報警電流
≤20mA
環境濕度
95%RH(40±2℃)
對射*大距離
100m
外形尺寸
Ф130×97mm
對射*小距離
9m
安裝方式
壁掛式
（3）JTY-HS-6401型核中警紅外光束感煙探測器外形及安裝尺寸見圖10:
安參考安裝高度：
建筑物高度
4m
8m
10m
12m
探測器安裝高度
3.5m
7m
8.75m
10.05m
接收器應與配置的紅外接口就近安裝，且共用一個24V電源。
安裝用線≥1.5mm2 的BV線。
（4）JTY-HS-6401型核中警紅外光束感煙探測器安裝接線示意圖（見圖11）
（5）JTY-HS-6401型核中警紅外光束感煙探測器注意事項：
* 應安裝在無振動、無變形的墻壁或固定架上，安裝一定要牢固，并使中心軸線盡量對正。
* 安裝時沿光束中心軸向半徑0.5m范圍內應無遮擋物。探測器的使用環境不應有灰塵滯留；
* 紅外光感煙探測器報警后需斷電復位。
（6）JTY-HS-6401型核中警紅外光束感煙探測器調試方法：
a. 當對射距離小于30米時，應將發射器內部的短路跳線插在1、2位置上，而大于30米短路跳線應插在2、3位置上。
b. 接通電源后，打開接收器外罩，用數字表監視接收器內S4、S0兩點間電壓(S4為正，S0為地)。待穩定5分鐘后開始調整，
調試步驟如下：1、捕捉信號，同時調整發射及接收的三個定位螺母直到接收器端監視電壓出現變化。2、調整發射器，逐個正
反向調整三個定位螺母使接收器的監視電壓達到*大。3、調整接收器，逐個正反向調整三個定位螺母使接收器的監視電壓達到
*大。如果調整后的*大值無法達到7.1V時，用螺絲刀順時針調整接收器的電位器，直至達到7.1V為止。反之，如超過7.1V時
逆時針調整使其達到7.1V。
c. 調整三個定位螺母時，應注意三個螺母下的彈簧受力均勻以保證探測器的穩定性。
d. 調整完畢后應將外罩扣緊，以免探測器落入灰塵。
